系统组成

挥发性有机物监测装置：测量CH₄/NMHC

烟气参数监测装置：测量流量、温度、压力、湿度、O₂（根据需求）

辅助气体装置：氢气、氮气供应，零气供应，标气

系统控制及数据采集装置

直接抽取法（热-湿式）采样系统

采样探头

由于可能需要应用于不同的装置，不同工况，比如，VOCs治理设备的入口/出口同时都需要监测，其工况特点不同

我们根据工况设置探头及管线的温度，我们希望尽量保持烟气的工况温度，既不会温度过低，导致凝结，也不会过度加热，导致组份变化，因为，VOCs的沸点在50~260℃，如果过度加热，有可能导致组份的化学反应或物理状态变化。

取样探头带有标准的防护罩。电加热取样探头可以被控制加热到**200℃。温度控制系统除恒温控制整个取样探头外，在探头掉电或温度过低时可以输出报警信号给系统。探头**可适应含尘量≤10g/m3。

不锈钢伴热管线

从取样探头抽出的样气通过电伴热取样管线进入样品预处理系统。取样管线是恒功率加热式的，并采用温控器对管线温度进行控制，加热温度可以设定为80-150℃。取样管线设定的温度将可以保证样气在传输过程中气态污染物不会发生冷凝，以保证测量结果的准确性。

取样管线的材质为不锈钢，可以防止Teflon材质对VOCs组份的吸附作用。

样气预处理系统

由于挥发性有机物的物质种类非常多，有些物质可能会溶解在水中，因此，我们的系统不设置制冷器，高温加热的样气可以直接进入分析仪，Model 55i可接受的样气**温度为175℃.

预处理单元需对颗粒物、沸点超过250℃以上的焦油等进行滤除。过滤精度高达0.1um，过滤效率为99.995%； 分析仪内部还有一级高温精密过滤器。

分析仪

原理

载气把样气从定量环带到色谱柱的前部位置。样气被带到色谱柱时，由于物理和化学的特性，气体成分不同，移动的速率也不同。与其他有机化合物相比，甲烷分子质量轻，移动速度快，所以它是**个色谱柱底部流出。离开色谱柱后，甲烷通过回转阀倒流，然后到达火焰电离探头。由FID测量甲烷，通过与校准气产生的信号比较，再把甲烷的信号转换成浓度。

一旦探测到甲烷峰值，回转阀自动返回原始的BACKFLUSH（反吹）位置。此时，流经色谱柱的载气的方向已倒转，样气回路被转换到载气之外，返回采样系统。随着色谱柱的载气改向后，非甲烷碳氢化合物（NMHC）被反吹出去，被送到FID里测量。当NMHC到达FID时，产生一个与所有NMHC浓度成比例的信号，通过与已知的标准产生的信号相比较，该信号被转换成ppm读数。

优点

• 直测测量NMHC 和CH₄

• NMHC 和CH₄同样的采样方式

• 测量精度高

• 减少基线的漂移

• 无需冷阱、液氮、高温快速加热装置

不受氧含量变化的影响，O₂有一个峰，靠近CH₄，显然，O₂含量大小导致O₂峰变化，对于计算波峰面积的方式，会导致甲烷数据的准确性。我们的甲烷测量是计算峰的高度，非甲烷测量是计算峰的面积。可以完全解决这个问题。

技术参数

辅助气体

防爆环境的应用

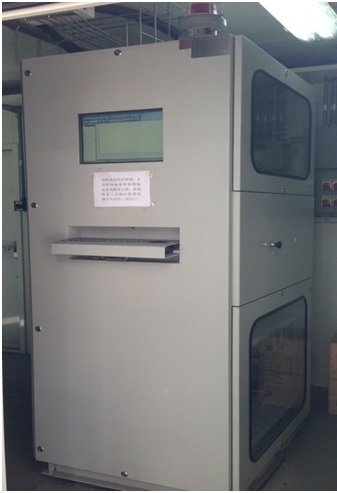

正压防爆机柜

P”X”，吹扫，适用于一级一区（0，1，2）

IIC T4（**等级危险气体防爆等级）

FID自身燃料气体氢的检测

防爆分析小屋（站房）

严格按照国家GB3836.1-2000《爆炸性气体环境用电气设备》及相关标准的基础上，可根据用户具体要求在技术条件允许且符合相关标准的情况下增减相应配置。

现场只要提供电、气，在线分析仪表即可在危险场所安全、稳定、可靠的运行，同时操作人员的安全也得到保障。?

小屋内配备有通风、换气、过滤装置，可定时通风换气，保持室内空气新鲜。

小屋内配备有报警连锁盘（含气体传感器及控制器）及报警警笛，当有可燃/有毒气体泄漏时，报警警笛会发出报警，以保护人身安全。?

采用特殊加工技术，均达到密封性、防腐、防尘、控制温度等功能。

结构负载能力为250Kg／m²，屋顶*小承受力为500Kg／m²。小屋设有良好的内外接地。?

全封闭系统，为现场分析创造安全环境。

整体防爆功能。

高质量的报警信号输出(DCS)

防尘、防水

防静电、防火花功能。

恒温、恒湿功能。

防振动功能。

隔离环境污染功能。

抗环境腐蚀功能、抗现场干扰。
